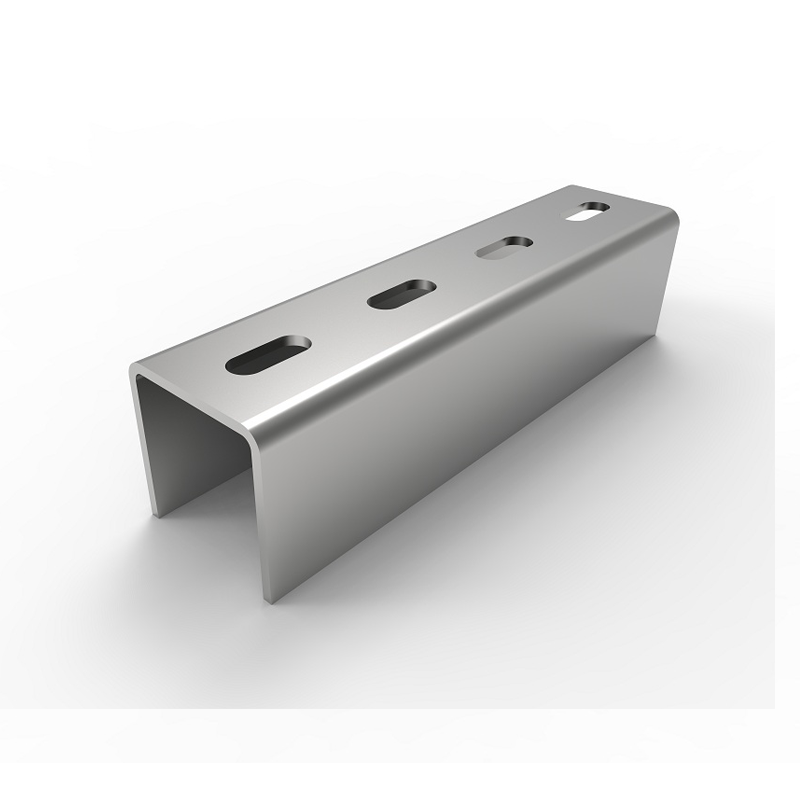

Soporte de montaje en tierra solar de acero galvanizado en forma de U

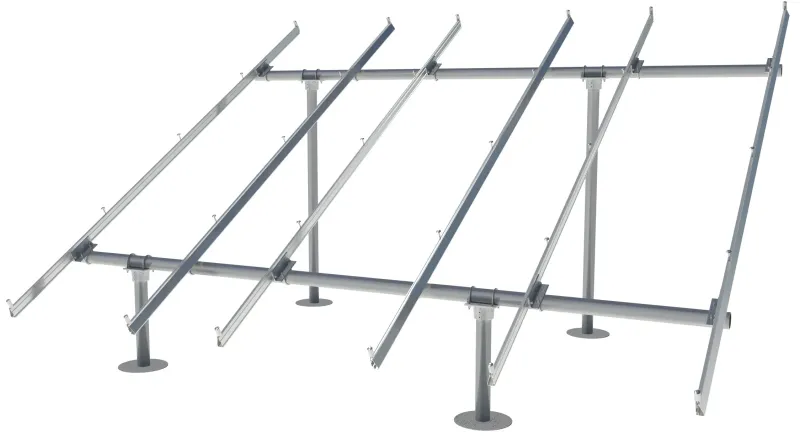

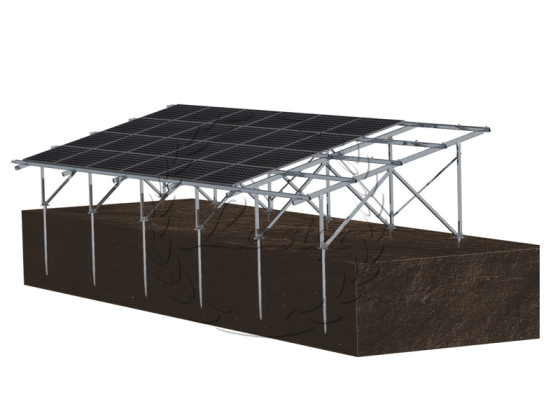

Descripción: Los soportes de suelo con pilotes de tornillo se utilizan para instalaciones en terrenos irregulares o inclinados.
Beneficios: Ofrecen una solución versátil y ajustable para diversas condiciones del terreno.
Instalación: Los pilotes de tornillos se perforan en el suelo utilizando equipo especializado, proporcionando una base estable para los soportes de montaje.
- Lester
- Porcelana
- 14 días laborables
- 2MW/semana
- Q235B
- AS/NZS1170 ASCE 7-05 DIN1044 GB50797-2012 GB 50017-2003 Código para diseño de estructuras de acero
- 10 años
- 25 años
- información
DETALLE DEL PRODUCTO
PARÁMETRO TÉCNICO | |
| Velocidad máxima del viento | 52 m/s |
| Carga de nieve | 1,5KN/m2 |
| rango de tramo | 0,6-3,2 m |
| Desviación del ángulo de instalación del sistema | ±2° |
| Estándar de diseño | AS/NZS1170 ASCE 7-05 DIN1044 GB50797-2012 GB 50017-2003 Código para diseño de estructuras de acero, etc. |
PARÁMETRO DE RENDIMIENTO | |
| Sitio de instalación | techo plano o suelo horizontal |
| Material principal | Q235B |
| Material de sujeción | SUS304 o acero galvanizado en caliente |
| Componentes aplicables | Enmarcado o sin marco |
| Método de diseño aplicable | verticales u horizontales |
| Período de garantía | 10 años |
INSTRUCCIONES DE INSTALACIÓN

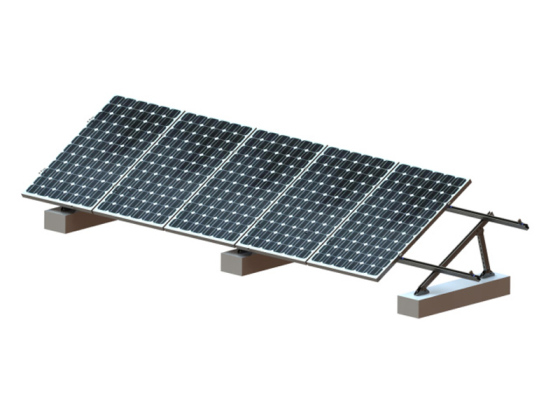

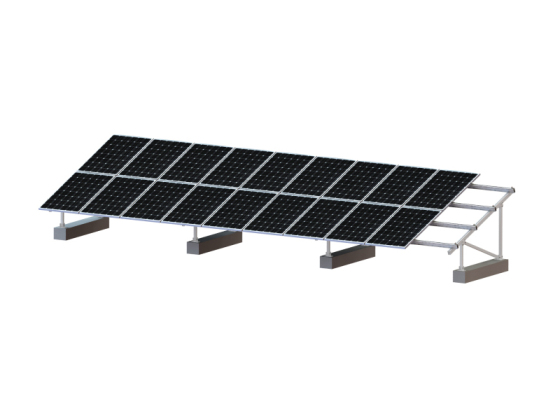

1. Instalación del soporte preinstalado

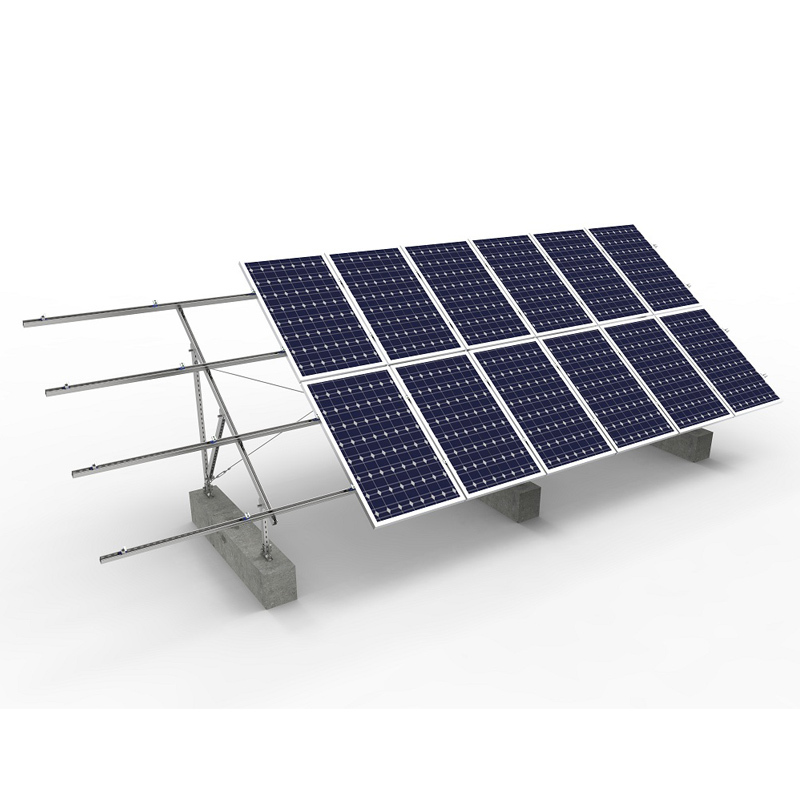

Despliegue y fije el soporte preinstalado en la base de cemento con pernos incrustados. Fije el soporte diagonal en la columna trasera y bloquee los pernos en el soporte.
2. Instale el travesaño y el tirante trasero.

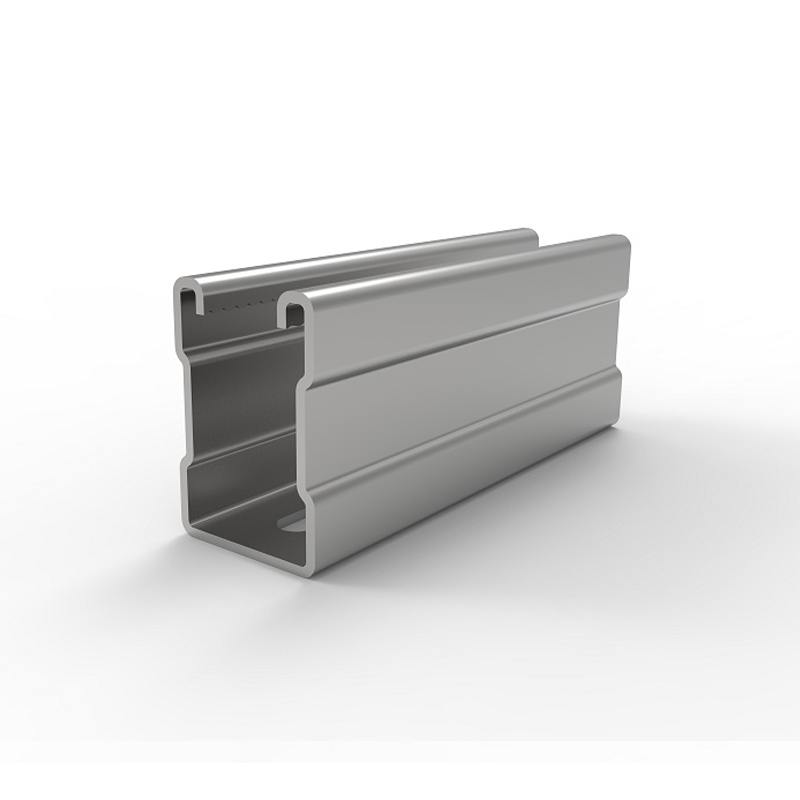

Coloque la abertura de la viga hacia arriba en la viga longitudinal del soporte, ajuste la distancia de dimensión y use pernos M10 * 25 y tuercas de mariposa de plástico para fijar el riel en la viga longitudinal.
Si la longitud de la vía no es suficiente, se pueden conectar varias vías en serie utilizando conectores de vía y cuatro juegos de pernos M10 * 25.
Después de instalar el riel, instale en cruz la barra de dirección trasera en la columna trasera del soporte. Bloquee la tuerca de la varilla de tracción trasera para que quede tensada.

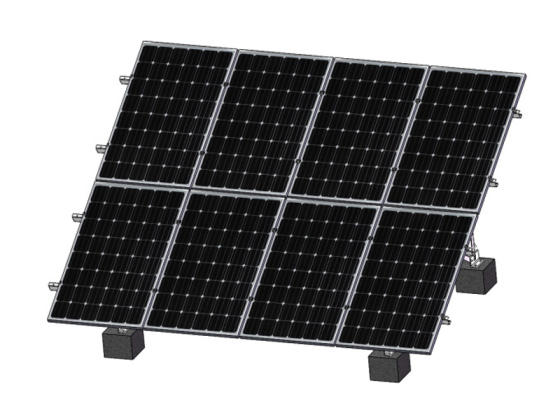

3. Instalar componentes

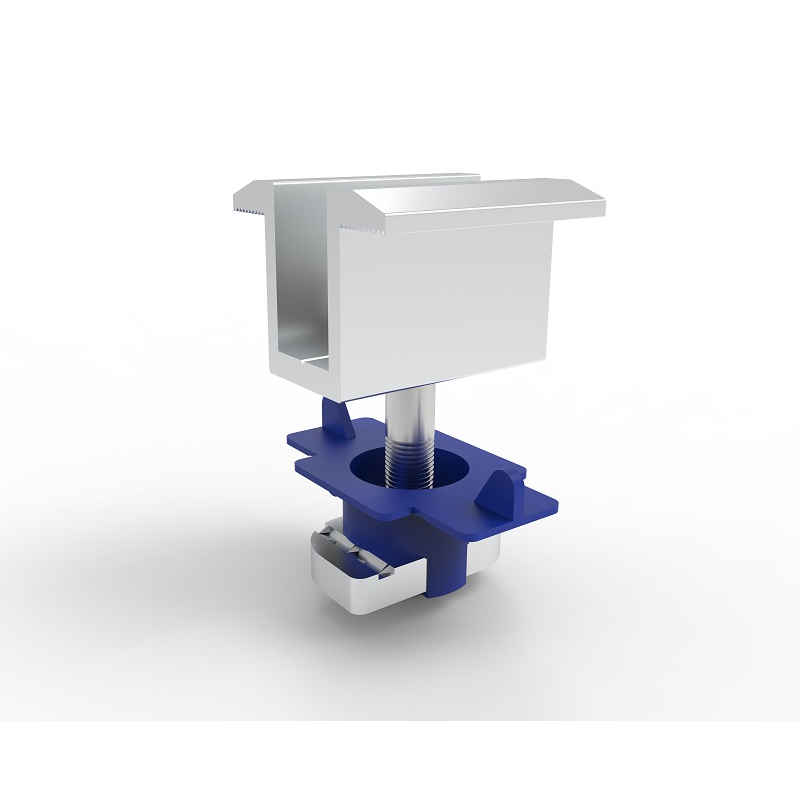

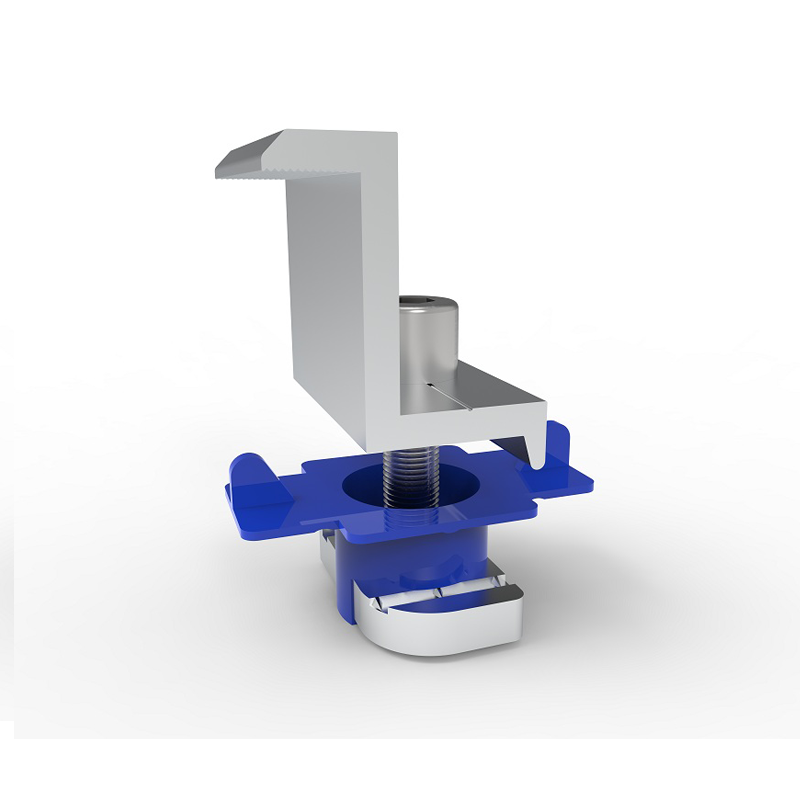

Coloque el módulo plano sobre el riel, instale el panel solar en la posición diseñada en el esquema y fíjelo con el conjunto del bloque de presión lateral y el conjunto del bloque de presión media.
